Το μηχάνημα οπτικής επιθεώρησης εκτός σύνδεσης από τον προμηθευτή XIESHUN διαθέτει δυναμική προσαρμογή ακρίβειας ανίχνευσης, επιτρέποντας τη λεπτομέρεια της ακρίβειας ανίχνευσης σε διαφορετικές περιοχές κατά την επιθεώρηση για να αποφευχθεί ο αντίκτυπος στην απόδοση της παραγωγής.
Επιπλέον, το σύστημα επιθεώρησης AOI περιλαμβάνει περιφερειακές δυνατότητες εκμάθησης, επιτρέποντας τη μάθηση από τοπικές περιοχές κατά τη διάρκεια της επιθεώρησης για την πρόληψη προβλημάτων αποβλήτων που προκαλούνται από ασταθή ποιότητα εκτύπωσης σε μη κρίσιμες περιοχές.
Επιπλέον, το σύστημα αυτοματοποιεί την αποθήκευση και ταξινόμηση των δεδομένων που ανιχνεύονται, γεγονός που απλοποιεί την ανάκτηση ιστορικών δεδομένων και τη στατιστική ανάλυση.
| Καθαρό βάρος: | περίπου 2500KGS |
| Συνολικό μέγεθος: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Παροχή ηλεκτρικού ρεύματος: | 17 kW |
| Κατανάλωση αέρα: | 6 Pa |
☞ Εντοπίστε αναλυτικά διάφορα ελαττώματα (που λείπουν εκτύπωση, κηλίδες μελανιού), χρωματική διαφορά, υπερτύπωση, απόκλιση κοπής, απόκλιση ανάγλυφης εκτύπωσης κ.λπ. των χαρτοκιβωτίων κατά τη διάρκεια της κόλλησης.
☞ Το σύστημα έχει τη λειτουργία της δυναμικής ρύθμισης της ακρίβειας επιθεώρησης, η οποία είναι βολική για τη λεπτή προσαρμογή της ακρίβειας επιθεώρησης διαφορετικών περιοχών κατά τη διάρκεια της διαδικασίας επιθεώρησης για να αποφευχθεί η επίδραση της απόδοσης παραγωγής.
☞ Το σύστημα έχει τη λειτουργία της περιφερειακής μάθησης. Κατά τη διάρκεια της διαδικασίας επιθεώρησης, μπορεί να επικεντρωθεί σε τοπικές περιοχές για εκμάθηση για την αποφυγή του προβλήματος σπατάλης που προκαλείται από ασταθή ποιότητα εκτύπωσης σε μη βασικές περιοχές.
☞ Το σύστημα έχει τη λειτουργία αυτόματης αποθήκευσης και ταξινόμησης δεδομένων επιθεώρησης για βολικό ιστορικό ερώτημα και στατιστικά στοιχεία.
Δείκτες απόδοσης εξοπλισμού
| Εργο | Δείκτης |
| Κανονική ακρίβεια απεικόνισης σταθμού εκτύπωσης: | 0,11 mm × 0,125 mm |
| Ακρίβεια απεικόνισης σταθμού ανάγλυφης εκτύπωσης: | 0,05 mm × 0,125 mm |
| Σταθμός επιθεώρησης κωδικών: | Μπορεί να εντοπιστεί ο ελάχιστος γραμμωτός κώδικας 18 mm |
| Μέγιστο μέγεθος ανίχνευσης: | 500 mm × 420 mm |
| Ελάχιστο μέγεθος ανίχνευσης: | 90 mm × 90 mm |
| Ελάχιστη περιοχή σημείου: | 0,08mm2 |
| Διαφορά χρώματος: | △E ≧ 3 |
| Ταχύτητα ανίχνευσης: | 220μ/λεπτό |
Λειτουργίες εξοπλισμού
| Εργο | Λειτουργία |
| Ανίχνευση ελαττώματος | Λείπει εκτύπωση, βρώμικα σημεία κ.λπ.: Ελάχιστη περιοχή ανίχνευσης στο μπροστινό μέρος: ≧0,08 mm2 Ελαττώματα επικάλυψης, οπτικού λαδιού, κοίλων και κυρτών ελαττωμάτων: Εμβαδόν ≧2mm2 Ελάχιστη περιοχή ανίχνευσης ελαττώματος θερμής σφράγισης: ≧0,08mm2 Ανίχνευση απόκλισης επιτύπωσης: ≧0,1 mm Ανίχνευση απόκλισης κοπής: ≧0,1 mm Ελαττώματα γραμμωτού κώδικα: Ανάγνωση: κωδικός σφάλματος, διπλότυπος κωδικός Ανίχνευση χαρακτήρων: λάθος λέξη, λέξη που λείπει, που αντιστοιχεί σε γραμμωτό κώδικα Ανίχνευση εμφάνισης: λεκέδες, σπασμένες γραμμές, παραμορφωμένοι γραμμικοί κώδικες, ελαττώματα μαύρης γραμμής γραμμικού κώδικα Ανίχνευση τοπικής χρωματικής διαφοράς △E ≧ 3 Elab |
| Ταξινόμηση ελαττωμάτων | Το πρότυπο ανίχνευσης ελαττωμάτων ρυθμίζεται απρόσκοπτα. Για κάθε ελάττωμα, το πρότυπο ανίχνευσης ελαττωμάτων μπορεί να οριστεί σύροντας με μη αυτόματο τρόπο τη γραμμή κύλισης. |
| Εύκολη μοντελοποίηση | Ο χρόνος μοντελοποίησης για την αντικατάσταση ενός προϊόντος είναι 3-5 λεπτά. Χρησιμοποιήστε ένα σχήμα μοντελοποίησης οδηγού για να αποσυνθέσετε ολόκληρη τη διαδικασία μοντελοποίησης σε πολλά διασυνδεδεμένα βήματα, καθοδηγώντας τους χειριστές να εφαρμόσουν λειτουργίες μοντελοποίησης βήμα προς βήμα |
| Εμφάνιση ελαττώματος | Εμφάνιση σε πραγματικό χρόνο εικόνων ελαττωμάτων των επιθεωρούμενων προϊόντων, τοποθεσιών εμφάνισης ελαττωμάτων και πληροφοριών κλίμακας ελαττωμάτων |
|
Τρέφων Ο ανεξάρτητος σερβοκινητήρας οδηγεί τη μεταβλητή ταχύτητα τροφοδοσίας. Ρυθμιζόμενοι δονούμενοι κινητήρες. Τα πλαϊνά πάνελ μπορούν να ρυθμιστούν ελάχιστα στο πλάτος του τυφλού. |
|
Ευθυγραμμία Ανεξάρτητο τμήμα με απαράμιλλο κάτω φορέα που οδηγεί το κιβώτιο σε παράλληλη κουπαστή που επιτρέπει τέλεια ευθυγράμμιση κενού. |
|
Ενότητα ηλεκτρονικής επιθεώρησης Σταθμός εργασίας υπολογιστή υψηλής ταχύτητας επεξεργασίας εικόνας. Σύστημα λογισμικού οπτικής επιθεώρησης: Εξειδικευμένο λογισμικό οπτικής επιθεώρησης PrintingPlus (έκδοση V5.0) Ενότητα λογισμικού γενικής ανίχνευσης ελαττωμάτων (έκδοση V1.0) Μονάδα οπτικής απεικόνισης υψηλής ταχύτητας, με οπτικούς φακούς εισαγόμενους από την Ιαπωνία και ντουλάπια ελέγχου εκτύπωσης ειδικά για τον Καναδά. |
|
Τμήμα συλλογής κιβωτίων ελαττωμάτων • Η άνω και κάτω ζώνη κινούνται από σύστημα μετάδοσης ιμάντα πολλαπλών V, για αποφυγή γρατσουνιών κατά τη μεταφορά. • Πνευματική συσκευή εκτόξευσης για ελαχιστοποίηση των γρατσουνιών στα κουτιά. • Σύστημα συλλογής διπλής λωρίδας κατόπιν αιτήματος. |
|
Τμήμα παράδοσης Αυτόματη και χειροκίνητη μεταβολή ταχύτητας σε συντονισμό με φωτοκύτταρο. Επεξεργασμένο υλικό |

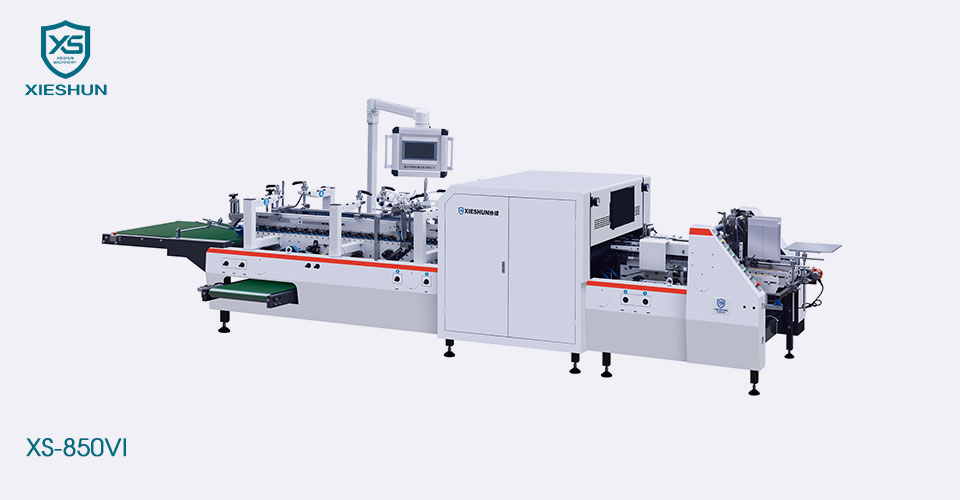

| Μοντέλο | XS-850VI | |
|
A | 160-850mm |
| B | 100-900mm | |
| E | 70-420 χλστ | |
|
A | 170-800mm |
| B | 170-900mm | |
| E | 80-420mm |
